Sequenze semplici

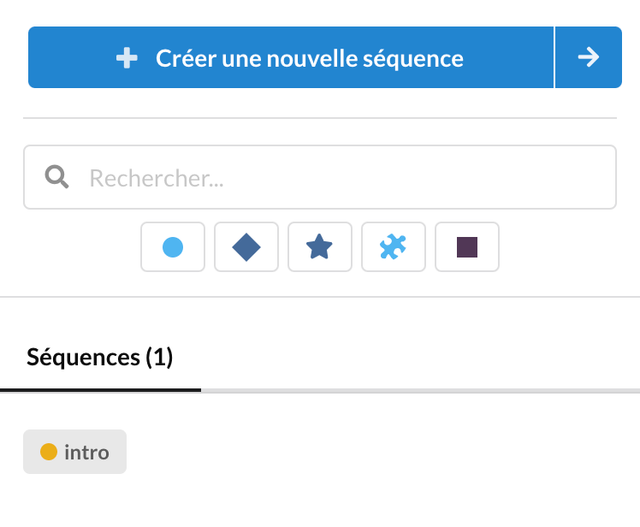

Cliccando sul pulsante Semplice, questa finestra pop-up appare:

Collegare una sequenza

Questa finestra pop-up permette di collegare sequenze. Il componente è quasi identico alla finestra pop-up di ricerca sequenza (vista nel capitolo Navigazione) tranne che presenta un pulsante aggiuntivo per creare una nuova sequenza. Se si crea una nuova sequenza, questa viene aggiunta al grafo, e diventa la sequenza successiva. Cliccando su una sequenza esistente, solo il collegamento viene aggiunto al grafo.

Le sequenze semplici presentano il collegamento alla loro sequenza successiva in questo modo:

Collegamento alla sequenza successiva seq-1

Il pulsante permette di eliminare il collegamento (e quindi di tornare al menu tipo della sequenza). Le azioni e le condizioni saranno trattate in un capitolo successivo.

info

Il componente seguente permette di cambiare la sequenza collegata:


Cliccando sulla parte sinistra si seleziona la sequenza collegata (qui, seq-1). Cliccando sulla parte destra in blu, si riapre la finestra pop-up per modificare la sequenza collegata.

Nel caso in cui una sequenza sia già collegata, un nuovo pulsante è disponibile nella finestra pop-up permettendo di aggiungere una sequenza intermedia (tra quella che è in fase di modifica e quella indirizzata dal componente).
